出售8753D/Agilent 回收8753D/網絡分析儀
主要特性與技術指標
內置S-參數測試儀
可選時域和掃描諧波測量
具有頻率偏置功能的混頻器測試
可選步進衰減器
描述
可用于全部正向和反向測量的內裝S-參數測試裝置，使您能通過一次連接全面評測元件
優異的精度，經過最全面的校準
可選時域和掃描諧波測量
用頻率偏置能力作混頻器測試
可選步進衰減器，以擴展源輸出功率范圍
通過失敗測試，內插誤差校正，測試序列和用戶定義測試頻率，以提高生產能力
2個獨立的顯示通道，以同時測量反射和傳輸特性

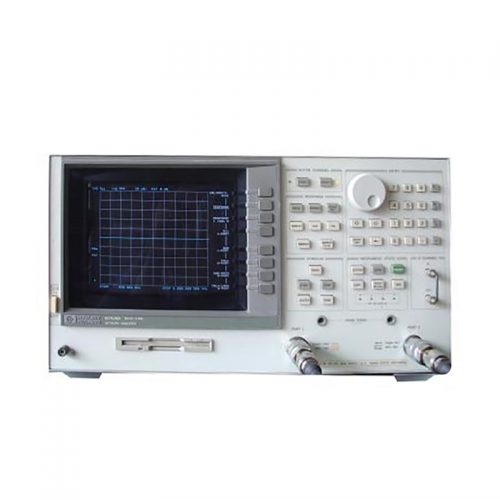

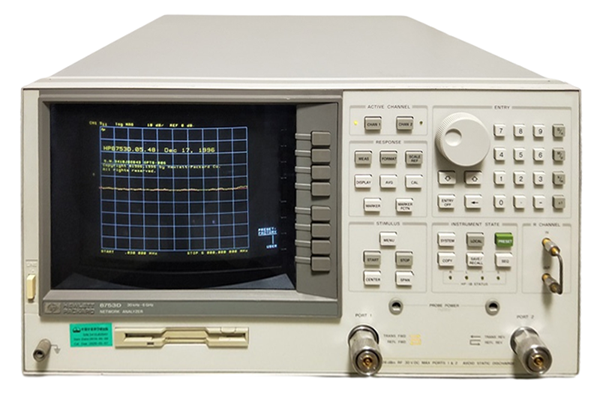

Agilent 8753D|HP-8753D | HP8753D 3G|6G射頻矢量網絡分析儀300kHz-3G/6GHz
*頻率范圍：30kHz～3或6GHz
*帶有固態轉換的集成化S參數測試裝置
*達110dB的動態范圍
*快的測量速度和數據傳遞速率
*大屏幕LCD顯示器加上供外部監視器用的VGA輸出
*同時顯示所有4個S參數
*將儀器狀態和數據存儲/調用到內置軟盤驅動器
*可選用的時域測量和掃描諧波測量
HP 8753D射頻網絡分析儀為滿足研制實驗室或生產制造的測試需求，在速度、性能和方便使用上提供了無與倫比的結合。8753D以其覆蓋3或6GHz頻率范圍的集成化S參數測試裝置、達110dB的動態范圍以及頻率掃描和功率掃描，為表征有源或無源網絡、元器件和子系統的線性和非線性特性提供了圓滿的解決方案。所使用的新型微處理器使測量和數據傳遞速率比以往的型號快達7倍之多。 網絡分析儀的特點是有2個獨立的測量通道，可同時測量和顯示所有4個S參數。
可以選擇用幅度、相位、群延遲、史密斯圓圖、極坐標、駐波比或時域格式來顯示反射和傳輸參數的任意組合。便于使用的專用功能鍵能迅速訪問各個測量功能。可以利用達4個刻度格子在高分辯率的LCD彩色顯示器上以重疊或分離屏面的形式來觀察測量結果。為了驅動更大的外部監視器，以便于觀察，增加了與VGA兼容的輸出。
較好的通用性和性能 一個集成化的合成源提供了達10mW的輸出功率（用選件011可達100mW），1Hz的頻率分辯率和線性頻率，對數頻率，列表頻率，CW和功率掃描功能。三個調諧接收機可以在6GHz（帶有選件006頻率擴展）處105dB或3GHz（標準）110dB的寬動態范圍內進行獨立的功率測量或同時比值測量。集成化的測試裝置可以在不使用倍頻器的情況下，測量達6GHz裝置的傳輸和反射特性。
為了在非同軸系統中進行方便而精確的測量，特提供了TRL＊/LRM＊1校準。利用內置適配器移去校準技術，還能實現對非插入式器件的高精度測量。高穩定度的頻率基準（選件1D5）提高了對高Q器件，如表面聲波（SAW）器件、晶體諧振器或介質諧振濾波器的頻率測量精度。為了提高配置的靈活性，選件011取消了內置測試裝置，以便能選擇自己所需的測試裝置。
HP 8753D選件011可與HP85046A/B和85047A S參數測試裝置以及供其它特殊應用的專用測試裝置配套使用。用于自動生產的新型選件可以刪除內部顯示和降低儀器成本（選件1DT）。生產效率的提高 測試時序功能允許一次鍵入來迅速、反復執行復雜的任務。在時序工 作方式下，只需從面板測量一次，分析儀便能儲存鍵入，以致無需額外編程。還可以利用測試時序經并行或HP-IB端口對外部裝置進行控制。另一些生產率特點包括支持LIF和DOS格式的內置軟盤驅動器、非易失存儲器、串行和并行接口，DIN鍵盤接口以及對打印輸出和文件提供時間記錄的實時時鐘。還包括極限測試、任意頻率測試和標記跟蹤功能。通過利用列表掃描工作方式來選擇待測試的特殊頻率以及在每個頻率范圍設置獨立的中頻帶寬和功率電平，可以縮短測量時間。分段校準和內插誤差修正能提高分析儀已校頻率范圍的某一區段上的矢量精度。非線性裝置的測試 為了對器件進行更先進的表征，選件002增加了諧波測量功能?？梢灾苯踊蛞韵鄬τ诨ǖ臄?shù)顯示放大器的掃描二次和總諧波電平。按動一個按鈕，即可測量達－40的諧波。功率計校準向?qū)斎牖蜉敵鲭娖矫舾械钠骷峁┓€(wěn)幅的功率。
HP 8753D自動對436A、437B、438A、EPM-441A或EPM-442A功率計進行控制，使在測試系統中任何處的功率都調到具有功率計的精度，或?qū)⒕W(wǎng)絡分析儀接收機校準來進行精確的功率測量。為了測量混頻器、調諧器和其它頻率轉換器件，頻率偏置工作方式允許對網絡分析儀獨立于接收機調諧。分析儀很容易以固定中頻或掃描中頻測試方式完成變頻損耗、相位、群延遲和混頻器統調的測量。 時域分析 利用選件010，能觀察在時域中的反射或傳輸響應。該分析儀對頻域數據的快速傅氏逆變換進行計算，以顯示反射系數或傳輸系數隨時間變化的關系。兩種時域分析方法能觀察器件的階躍響應或沖擊響應。定時選通可用來除去一些不希望的響應，如接頭失配，選通結果則可在時域或頻率中顯示。 1TRL＊和LRM＊是直通—反射—傳輸線和傳輸線—反射—匹配校準技術的三取樣器執行方式。技術指標摘要 測試裝置 集成化的S參數測試裝置以50Ω（標準）或75Ω（選件075）提供完滿的正向和反向測量。
外部測試裝置由HP 8753D選件011提供。
測試端口輸出頻率特性范圍： 30kHz～3GHz（標準） 30kHz～6GHz（選件006） 300kHz～3GHz（選件011） 30kHz～6GHz（選件011、006）
分辯率：1Hz 精度：±10ppm（在25℃±5℃時）
輸出特性功率范圍：－85～+10dBm；－85～+8dBm（選件075）
分辯率：0.05dB 掃描范圍：25dB
電平精度：±1.0dB（相對于0dBm輸出電平）
電平線性（30kHz～300kHz典型值）（－15～+5dBm）±0.2dB （+5～+10dBm）±0.5dB
阻抗：50Ω（標準）；75Ω（選件075）
二次諧波：在+10dBm處＜－25dBc（16MHz～3GHz）
三次諧波：在+10dBm處＜－25dBc（16MHz～2GHz）
非諧波寄生信號（典型值）與混頻器有關的非諧波寄生信號：在+10dBm處＜－30dBc
測試端口輸入特性頻率范圍：30kHz～3GHz（標準） 30kHz～6GHz（選件006）平均噪聲電平 3kHz BW: －82dBm（＜3GHz）, －77dBm（3～6GHz） 10Hz BW: －102dBm（＜3GHz）, －97dBm（3～6GHz）
大輸入電平：+10dBm 損壞電平：±26dBm或35Vdc 阻抗：50Ω（用選件075時為75Ω）
諧波：（選件002）
二次諧波：在+8dBm處為＜－15dBc
三次諧波：在+8dBm處為＜－30dBc 諧波測量精度（在25℃±5℃時）： 16MHz～3GHz: ±1dB 3GHz～6GHz: ±3dB（帶選件006）
諧波測量動態范圍 －40dBc（輸出=－10dBm，輸入＜－15dBm）
群延遲特性范圍：1/（2×小孔徑）孔徑（可以選擇的）
大：頻率間隔的20％小：（頻率間隔）/（點數-1）
群延遲精度（單位為秒）： ±（相位精度）（單位為度）/（360×孔徑（Hz））
結構特性尺寸：425（寬）mm×222（高）mm×457（長）mm
重量：凈重21公斤
HP 8753D的升級配件 升級配件能用新的操作系統進行升級或給現有的網絡分析儀增添其它可選用的測量功能。下列為HP 8753D的升級配件。 HP 8753DU選件002諧波測量升級配件 這套升級配件將諧波測量功能（選件002）添加到HP 8753D網絡分析儀上。這套配件包含在HP維修中心的安裝服務。
用于標準件的HP 8753DU選件006 6GHz升級配件 這套升級配件將HP 8753D的工作頻率范圍從3GHz擴展到6GHz，不需要附加的測試裝置。它包含在HP維修中心的安裝服務。用于選件011的HP8753DU選件611 6GHz升級配件 這套升級配件將HP 8753D選件011的工作頻率范圍從3GHz擴展到6GHz。它包含在HP維修中心的安裝服務。不與選件075或選件011兼容。選件010時域升級配件 這套升級配件為現有的HP 8753D網絡分析儀增添時域分析功能（選件010）。這套配件可由用戶自己安裝。選件099固化軟件升級配件 這套升級配件為HP 8753D網絡分析儀提供了固化軟件的新版本。這套配件可由用戶自己安裝。選件1D5高穩定度頻率基準升級配件 這個選件高穩定度頻率基準（選件1D5）添加到HP 8753D網絡分析儀上。這個選件包含在HP維修中心的安裝服務。附件 HP 11930A/B功率限制器 HP 11930A/B功率限制器保護網絡分析儀、頻譜分析儀和信號源的輸入電路免受瞬時和短時間的過載。
技術指標摘要 HP 11930A HP 11930B
頻率范圍 DC～6GHz 5MHz～6.5GHz
輸入/輸出連接器 APC-7 N型
插入損耗 1.0dB（dc～3 GHz） 1.0dB（16MHz～3GHz） 1.5dB（3～6GHz） 1.5dB（3～6.5GHz）
回波損耗 22dB（30kHz～3GHz） 21dB（16MHz～3GHz） 20dB（3～6GHz） 17dB（3～6.5GHz）
阻抗 50Ω（額定值） 50Ω（額定值）
HP86205A/86207A射頻電橋
HP86205A/86207A高方向性射頻電橋在各種各樣的通用應用場合中能提供無與倫比的性能。它們特別適用于精確的反射測量和信號穩幅應用。
技術指標摘要 HP86205 HP86207A
阻抗 50Ω 75Ω
頻率范圍 300kHz ～ 6GHz 300kHz ～ 3GHz 方向性 30dB, 0.3MHz ～ 5MHz 40dB, 5MHz ～ 2GHz 30dB, 2GHz ～ 3GHz 20dB, 3GHz ～ 5GHz 16dB, 5GHz ～ 6GHz 30dB, 0.3MHz ～ 5MHz 40dB, 5MHz ～ 1.3GHz 35dB, 1.3GHz ～ 2GHz 30dB, 2GHz ～ 3GHz
耦合度 （＜3GHz）16.0dB, （＞3GHz）16.5dB, +0.15dB/GHz -0.20dB/GHz
插入損耗 1.5dB,+0.1dB/GHz
大輸入 25dBm
射頻連接器 50ΩN型（陰） 75ΩN型（陰）
結構特性尺寸：93mm（高）×160mm（寬）×23mm（長）
重量：凈重0.57公斤
HP11850C/D三路功分器技術指標摘要
HP11850C HP11850D
阻抗 50Ω 75Ω
頻率范圍 DC～3GHz DC～2GHz
統調 ±0.25dB,±30 ±0.2dB,±2.50 等效源匹配（比值或穩幅） 在1.3GHz處為30dB 在3GHz處為20dB 在1.3GHz處為30dB 在2GHz處為20dB
額定插入損耗 9.5dB+1dB/GHz 7.8dB
輸入端口匹配 DC～1.3GHz 20dB 20dB 1.3GHz～Fmax 10dB 10dB
射頻連接器 射頻輸入：（陰） 50Ω N型 50Ω N型 所有其它端口：（陰） 50Ω N型 75Ω N型
HP11851B射頻電纜配件
這套配件包括在1.3GHz上相位匹配到40的3根長610mm的電纜和一根長860mm的電纜。接頭均為N型（陽）。
HP11852B 50Ω/75Ω損耗小的衰減器
HP11852B是一種用HP8753C對75Ω器件進行測量所需要的低駐波比（SWR）且損耗小的衰減器。頻率范圍：DC～3.0GHz 插入損耗：5.7dB 回波損耗： 75Ω的典型值≥30dB； 50Ω的典型值≥26dB；大輸入功率：250mW（+24dBm）射頻接頭： 50ΩN型（陰）和75ΩN型（陽）標準件； 50ΩN型（陽）和75ΩN型（陰）選件004 校準配件
HP8753D的校準配件包含在提高精度過程中使用的一些精密標準件，用以表征HP8753D測量系統的系統誤差。
HP85031B 7mm校準配件 HP85031B校準配件包括一套精密7mm固定終端負載和用來校準HP8753以及用來測量具有精密7mm接頭的50Ω測試裝置的一套開路器/短路器。這套配件的頻率范圍為300kHz～6GHz。 HP85032B 50Ω N型校準配件 HP85032B校準配件包括用來校準HP8753的50ΩN型標準件及其用于測量具有50ΩN型接頭器件的50Ω測試裝置的精密50ΩN型標準件。還包括對不可插入器件進行精確測量的精密相位匹配的7mm轉50ΩN型適配器。標準件包括具有陰、陽接頭的固定終端負載、開路器和短路器。這套配件的頻率范圍為DC～6GHz。
HP85036B 75Ω N型校準配件 HP85036B 75ΩN型校準配件包括用來校準HP8753的精密75ΩN型標準件及用于測量具有75ΩN型接頭器件的75Ω測試裝置。標準件包括具有陰、陽接頭的固定終端負載、開路器和短路器。還包括對不可插入器件進行精確測量的精密相位匹配的適配器。 HP85090系列電子校準組件和控制單元 這個系列提供對HP8753的電子校準（Ecal）功能。通常的校準配件標準件由兩個固態校準組件代替。這兩個校準組件可以由一個控制單元程控來對測試端口呈現許多不同的阻抗。全部二端口校準可以由一次連接在幾分鐘內完成，出錯的機會較少，接頭的磨損也較小。ECal需要具有適當接頭類型的HP85090C電子校準控制單元和HP85090系列校準組件。
HP8753D網絡分析儀，30kHz～3GHz集成化網絡分析儀具有內置彩色顯示器，S參數測試裝置，磁盤驅動器和30kHz～3GHz合成信號源。標準的50Ω型有兩個7mm測試端口。 Opt 002諧波測量功能
Opt 006 6GHz頻率擴展
Opt 010時域功能
Opt 011除去內置測試裝置
Opt 075 75Ω阻抗
Opt 1D5高穩定度頻率基準
HP85031B精密7mm校準配件
HP85032B 50ΩN型校準配件
HP85032E 50ΩN型經濟校準配件
HP85036B 75ΩN型校準配件
HP85060C電子校準控制單元
HP85060系列電子校準單元
HP11883A諧波測量（選件002）升級配件
HP11884B HP8753D用6GHz（選件006）升級配件
HP11884C HP8753D選件011用6GHz（選件006） 升級配件
HP85019B時域（選件010）升級配件
HP86205A 50Ω電橋
HP86207A 75Ω電橋
HP8753D Opt K36 雙工器測試適配器 Opt K39三端口測試裝置適配器
HP11850C 50Ω功分器
HP11850D 75Ω功分器
HP11851B 50Ω/N型射頻電纜配件
HP11852B 50Ω/75Ω小損耗衰減器
