主要特性與技術指標
10-GHz帶寬，可升級到13 GHz
4個模擬通道
高達40 GSa/s的采樣速率
標配512 kpts存儲器，可選2 Mpts存儲器（4 GSa/s采樣率時為64 Mpts） 可選的2 Mpts存儲器
XGA顯示屏，256個亮度級
業界領先的信號完整性
本底噪聲：5 mV/div時為342 uV
觸發抖動< 500 fs（rms）
最低的硬件垂直靈敏度：5 mV/div
業界唯一的減噪選件（選件005）
最豐富的應用解決方案
通過矢量信號分析軟件進行頻域分析 矢量信號分析
InfiniiMax探測解決方案（1.5 GHz至12 GHz）
業界最低的本底噪聲探測系統
InfiniiMax II探測系統提供最高的信號保真度 InfiniiMax II探測系統
互換探頭
業界唯一符合RoHS標準的焊接探測解決方案
描述

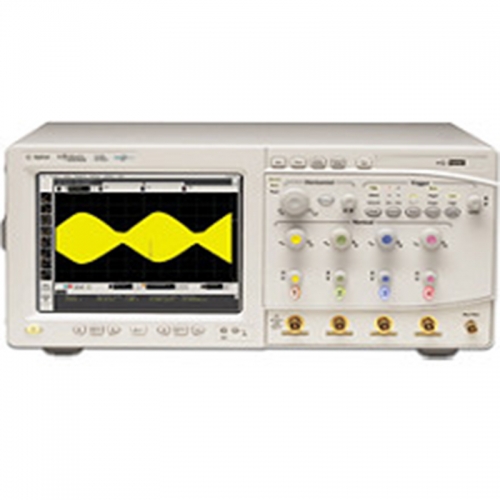

“為您的應用提供卓越的信號完整性和探測性能”。是德科技公司的Infiniium 80000B系列和InfiniiMax II探頭系統將提高測量精度，增加設計裕量。Keysight Infiniium 80000B系列示波器和InfiniiMax探頭系統的信號完整性優勢包括：業界最低的本底噪聲、最低的抖動測量基準、最低的觸發抖動、最平坦的示波器和探頭組合頻率響應曲線等。卓越的信號完整性，可消除因?yàn)槭静ㄆ骰蛱綔y(cè)系統的噪聲、抖動或頻率響應曲線不佳而導致的測量精度方面的誤差，從而最大限度地提高工程師的設計裕量。
如果您正在設計、調試或驗證基于串行數據的設計，請考慮選擇DSA80000B數字信號分析儀。DSA80000B圍繞Infiniium DSO80000B系列示波器和InfiniiMax探測系統進行設計，為實現精確和可重復的測量提供了重要功能。該示波器標配選件001存儲器、E2688A高速串行數據分析軟件和N5400A EZJIT Plus抖動分析軟件，其價格極具吸引力。更多信息請查看DSA80000B 點擊此處
特性：
采樣率高達40 GSa/s的10 GHz帶寬實時示波器
在40 GSa/s采樣率時高達2 Mpts的MegaZoom深存儲器，在4 GSa/s采樣率時達到64 Mpts 的MegaZoom深存儲器， 購買后存儲器可以升級-DSA80000B標配
10 GHz系統帶寬的InfiniiMax II 1168A探頭系統
業界最低的本底噪聲：5 mV/div時，為342 uV
觸發抖動低于500 fs rms
業界豐富的應用軟件套件
XGA觸摸屏，可顯示256個灰度等級
帶寬可升級
無與倫比的InfiniiMax探測附件支持點測、焊接、插接和SMA使用模式
應用軟件
E2681A EZJIT 抖動分析軟件選件-DSA80000B標配
N5400A EZJIT Plus抖動分析軟件選件-DSA80000B標配
E2688A 高速串行數據分析及時鐘恢復軟件-DSA80000B標配
N5491A低速串行數據分析軟件
Keysight Infiniium 示波器和89601A矢量信號分析軟件
N5392A以太網電氣性能驗證與一致性測試軟件
N5393A PCI Express電氣性能驗證與一致性測試軟件
N5494A DVI電氣性能驗證與一致性測試軟件
N5399A HDMI電氣性能驗證與一致性測試軟件
N5402A CAN串行數據分析軟件選件
N5409AFBD全緩沖雙列直插式存儲器模塊（DIMM）一致性測試應用
N5410A光纖通道（Fiber Channel）一致性測試應用
N5411A串行ATA電氣性能驗證與一致性測試軟件
N5412A串行連接SCSI電氣性能驗證與一致性測試軟件
N5413A DDR2時鐘測試工具
N5416A USB 2.0一致性測試選件
E2697A高阻抗適配器(包括500 MHz無源探頭)
E2699A My Infiniium集成包裝選件
E2682A VoiceControl選件
1168A InfiniiMax II探頭技術指標
帶寬：10 GHz
動態范圍：3.3 V
直流偏置范圍：± 16 V
最大電壓：± 30 V
差分輸入電阻：50 k Ω
差分輸入電容：0.21 pF
單端輸入電阻：25 k Ω
單端輸入電容：0.35 pF
